Orlik – standardowe wymiary boiska

Orlik – Standardowe wymiary boiska sportowego

Boisko piłkarskie na Orliku wraz z terenem ogrodzonym ma wymiary 30 m x 62 m a samo pole gry 26 m x 56 m
Pole gry jest ogrodzone i wyposażone w nawierzchnię syntetyczną.

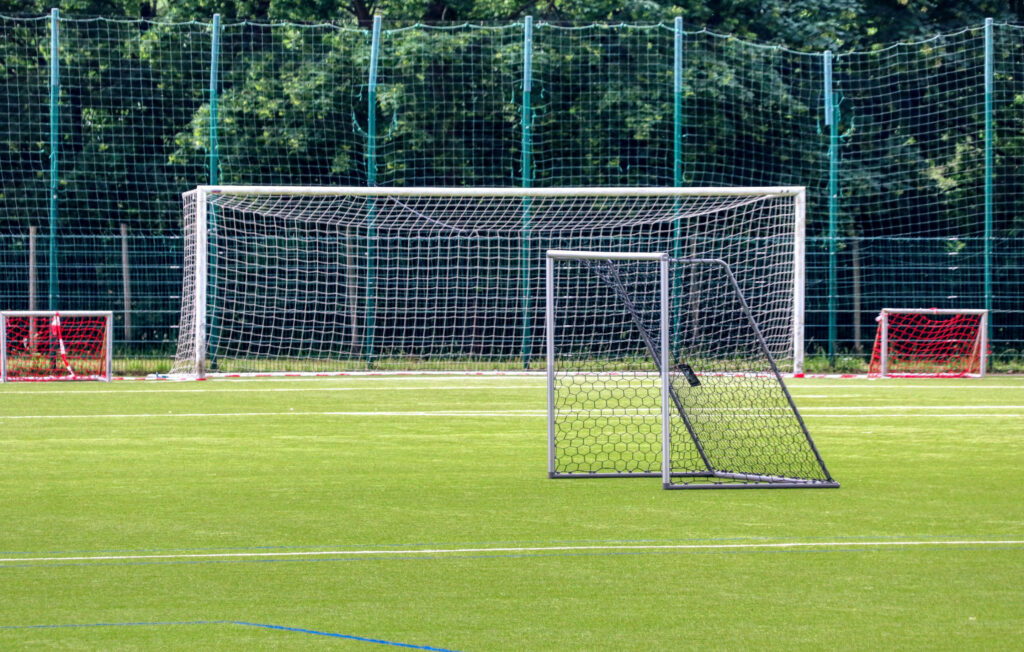

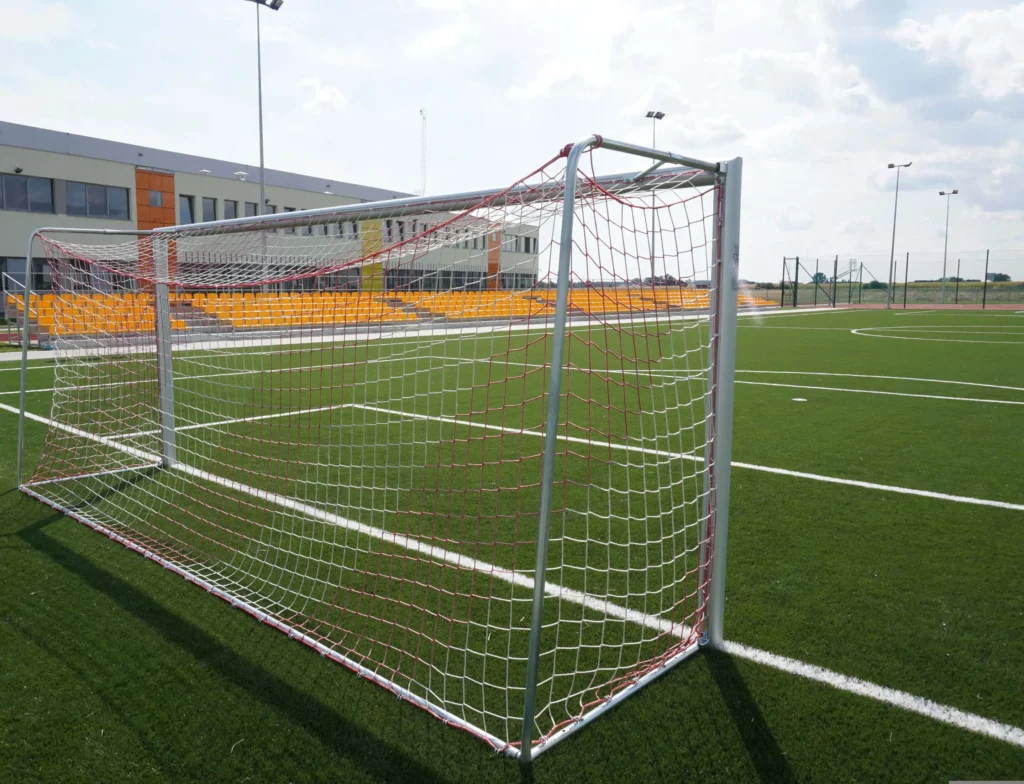

Bramki mają standardowe wymiary 5 m x 2 m.
Linia środkowa dzieli boisko na dwie równe części.

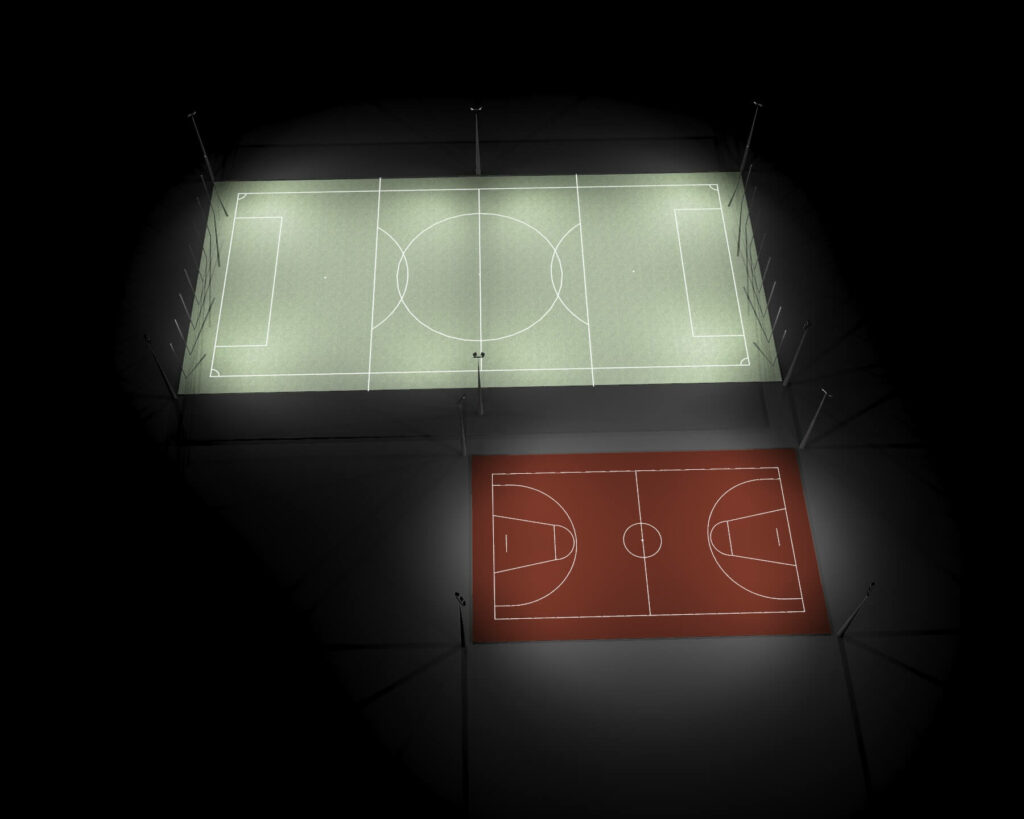

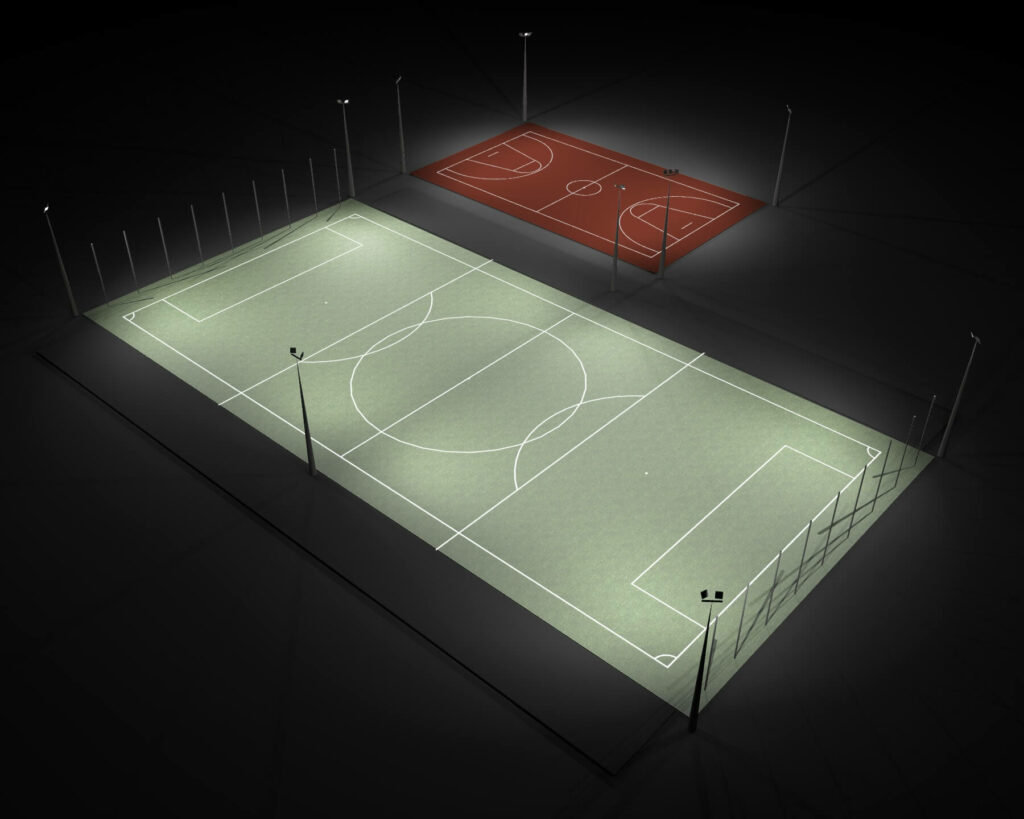

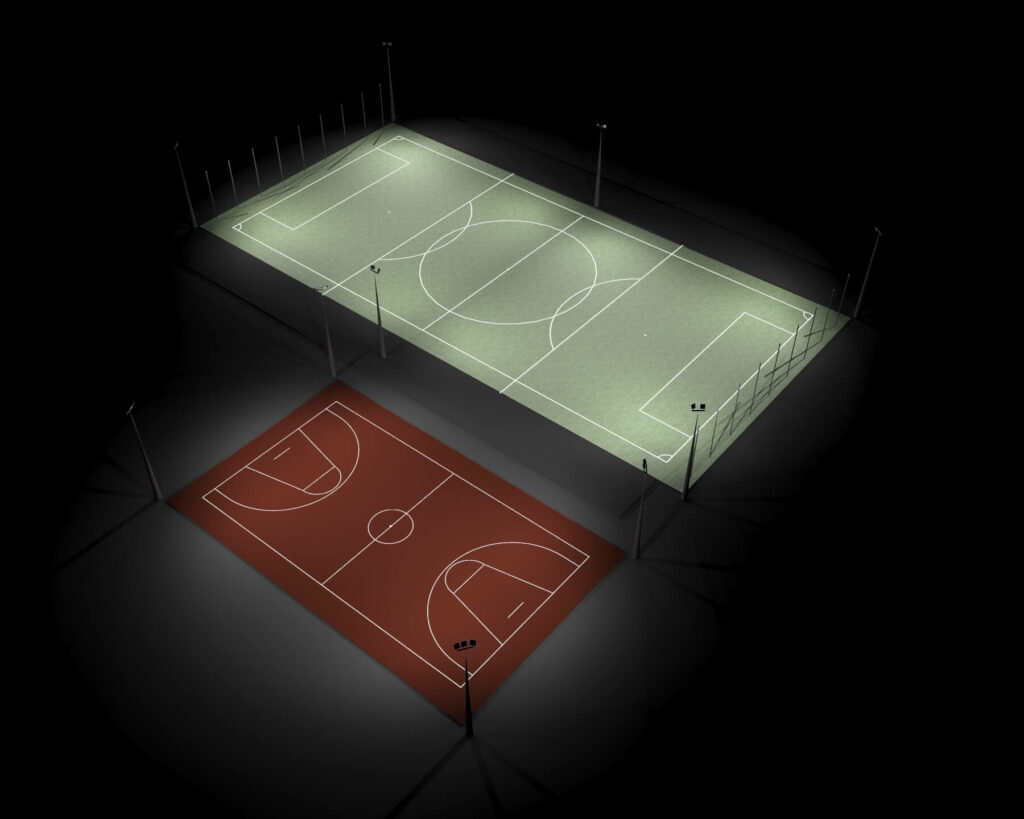

ORLIK – 75lx (boisko do piłki nożnej)

Co było?

Na boiskach Orlik najczęściej stosowano oprawy metalohalogenkowe o mocy źródła światła 400W i mocy całkowitej wraz z zasilaczem 435W w liczbie 18 szt., dla boiska do piłki nożnej oraz 8 szt. Dla boiska wielofunkcyjnego osiągając wyniki dla boiska do piłki nożnej na poziomie 200lx, a dla boiska wielofunkcyjnego 100lx.
Sumaryczna moc oświetlenia wynosiła 11,31kW.

Co jest?

Oświetlenie metalohalogenkowe wymieniono na oświetlenie LED zrealizowane oprawami Stadio X3 Multipower o mocy całkowitej 200W w liczbie 12 szt. Dla boiska do piłki nożnej oraz 8 szt. dla boiska wielofunkcyjnego uzyskując wyniki dla boiska do piłki nożnej na poziomie 120 lx a dla boiska wielofunkcyjnego 205lx.

Oszczędności:

Sumaryczna moc nowego oświetlenia wynosi 4kW co pozwoli na niemal trzykrotnie mniejszy pobór mocy.

Spełnione wymagania:

Przyjęte wartości natężenia spełniają minimalne wartości określone normą EN 12193.
Gdzie dla treningu piłki nożnej wymaga się natężenia średniego 75lx i równomierności 0,5.
Dla koszykówki i siatkówki jest to 75lx i równomierność 0,5.
Dla gry w tenis ziemny jest to 200lx i równomierność 0,6.

Boisko wielofunkcyjne

Typowe wymiary boiska wielofunkcyjnego to 32 m x19 m i na tej powierzchni znajdują się linie do koszykówki oraz siatkówki.

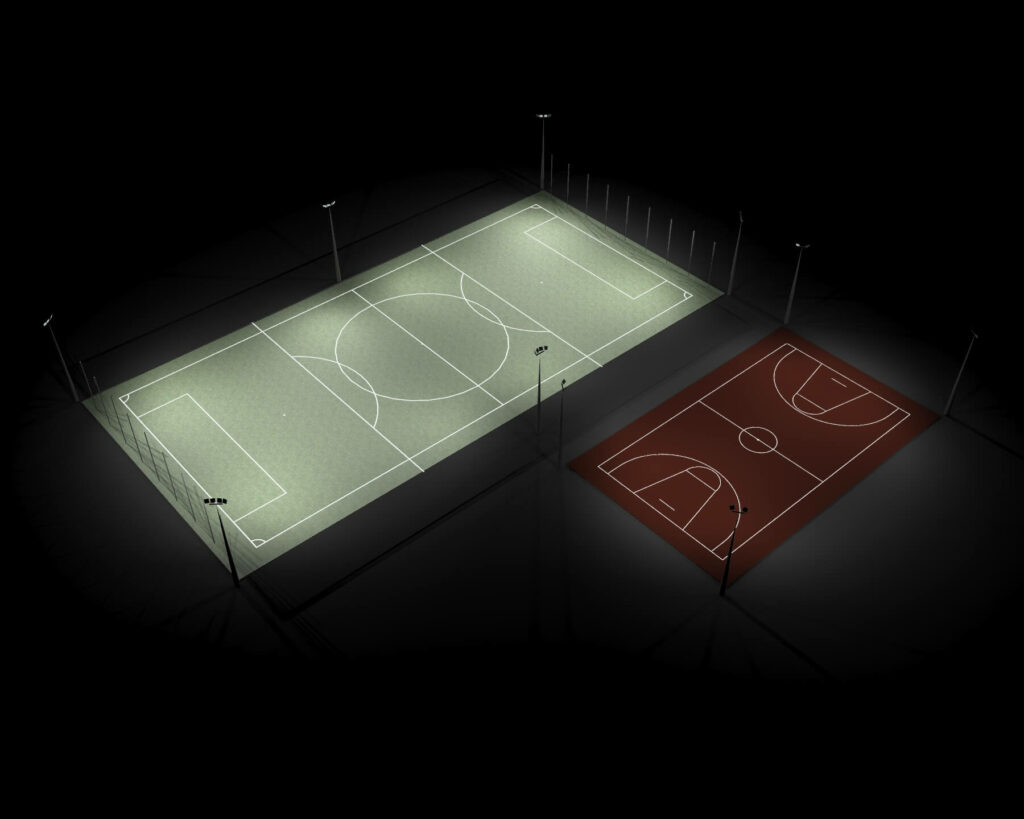

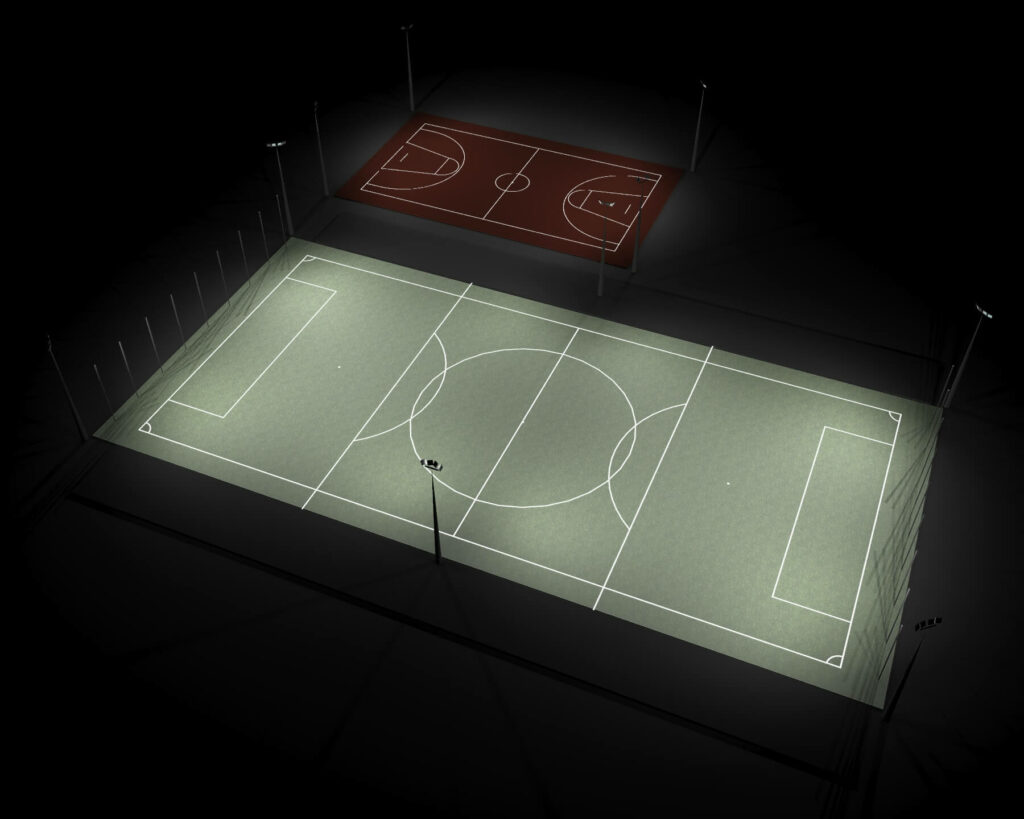

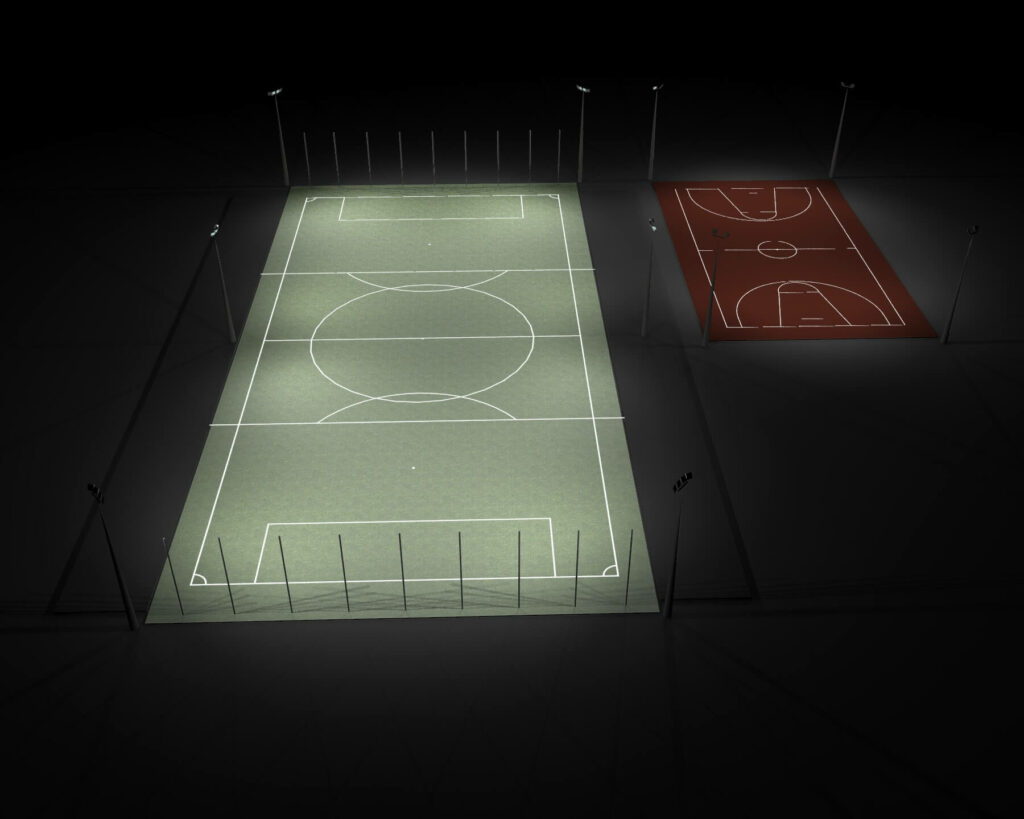

boisko wielofunkcyjne – 200lx (rekreacyjne użytkowanie)

Co było?

Na boiskach Orlik najczęściej stosowano oprawy metalohalogenkowe o mocy źródła światła 400W i mocy całkowitej wraz z zasilaczem 435W w liczbie 32 szt., dla boiska do piłki nożnej oraz 12 szt. Dla boiska wielofunkcyjnego osiągając wyniki dla boiska do piłki nożnej na poziomie 200lx, a dla boiska wielofunkcyjnego 200lx.
Sumaryczna moc oświetlenia wynosiła 19,14kW.

Co jest?

Oświetlenie metalohalogenkowe wymieniono na oświetlenie LED zrealizowane oprawami Stadio X3 Multipower o mocy całkowitej 200W w liczbie 24 szt. Dla boiska do piłki nożnej oraz 8 szt. dla boiska wielofunkcyjnego uzyskując wyniki dla boiska do piłki nożnej na poziomie 233 lx a dla boiska wielofunkcyjnego 212lx.

Oszczędności:

Sumaryczna moc nowego oświetlenia wynosi 6,4kW co pozwoli na niemal trzykrotnie mniejszy pobór mocy.

Spełnione wymagania:

Przyjęte wartości natężenia spełniają minimalne wartości określone normą EN 12193.
Gdzie dla rozgrywek niższej klasy piłki nożnej wymaga się natężenia średniego 200lx i równomierności 0,6.
Dla koszykówki i siatkówki jest to 75lx i równomierność 0,5.
Dla gry w tenis ziemny jest to 200lx i równomierność 0,6.

Wymogi dotyczące oświetlenia LED

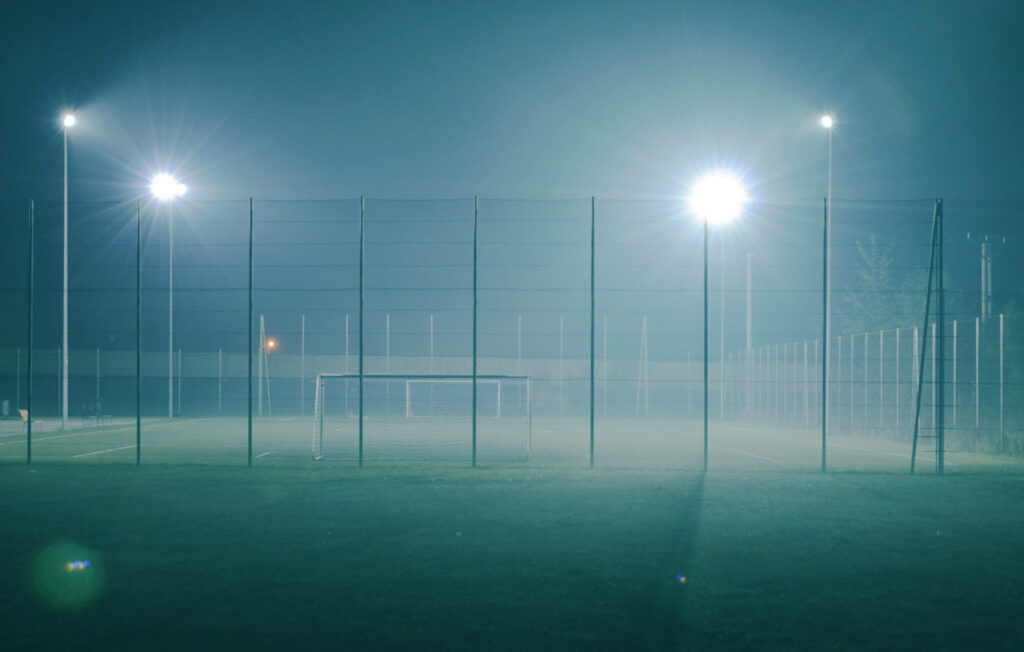

Standardowo na boisku sportowym montuje się 4 do 8 słupów oświetleniowych rozmieszczonych równomiernie wokół obiektu.
Słupy oświetleniowe powinny mieć wysokość 8-12 metrów, zapewniając równomierne rozproszenie światła.
Moc opraw LED powinna wynosić od 150W do 500W na każdą jednostkę, w zależności od wymaganej intensywności oświetlenia i warunków lokalnych.
Oświetlenie LED musi spełniać normy dotyczące oświetlenia obiektów sportowych określone w PN-EN 12193:2019.
Wartość poziomu natężenia światła na boisku do piłki nożnej to 75 lx (równomierność 0,5), a dla boiska wielofunkcyjnego, użytkowanie rekreacyjne wartość poziomu natężenia wynosić 200lx (równomierność 0,6) i 500 lx dla profesjonalnych rozgrywek.
Temperatura barwowa światła powinna mieścić się w zakresie 4000K – 6500K
Oprawy powinny być odporne na warunki atmosferyczne (IP65 lub wyższy) i posiadać odpowiednią wytrzymałość mechaniczną (IK08).
Stosuje się oprawy z rozsyłem światła symetrycznym z zakresu 60/90 stopni
